Poliwęglan komorowy: płyty 4–25 mm cięte na wymiar

Szklarnia paruje od środka, a zadaszenie tarasu zimą zamienia się w lodówkę? Poliwęglan komorowy to płyta z kanałami powietrza między ściankami, więc trzyma ciepło, jest wielokrotnie lżejsza od płyty litej i przyjeżdża przycięta na Twój wymiar. Występuje w grubościach 4–25 mm, a podstawowy arkusz ma 6000 × 2100 mm.

Wyceń arkuszWymiar → arkusze, masa, grubość. Bez rejestracji.

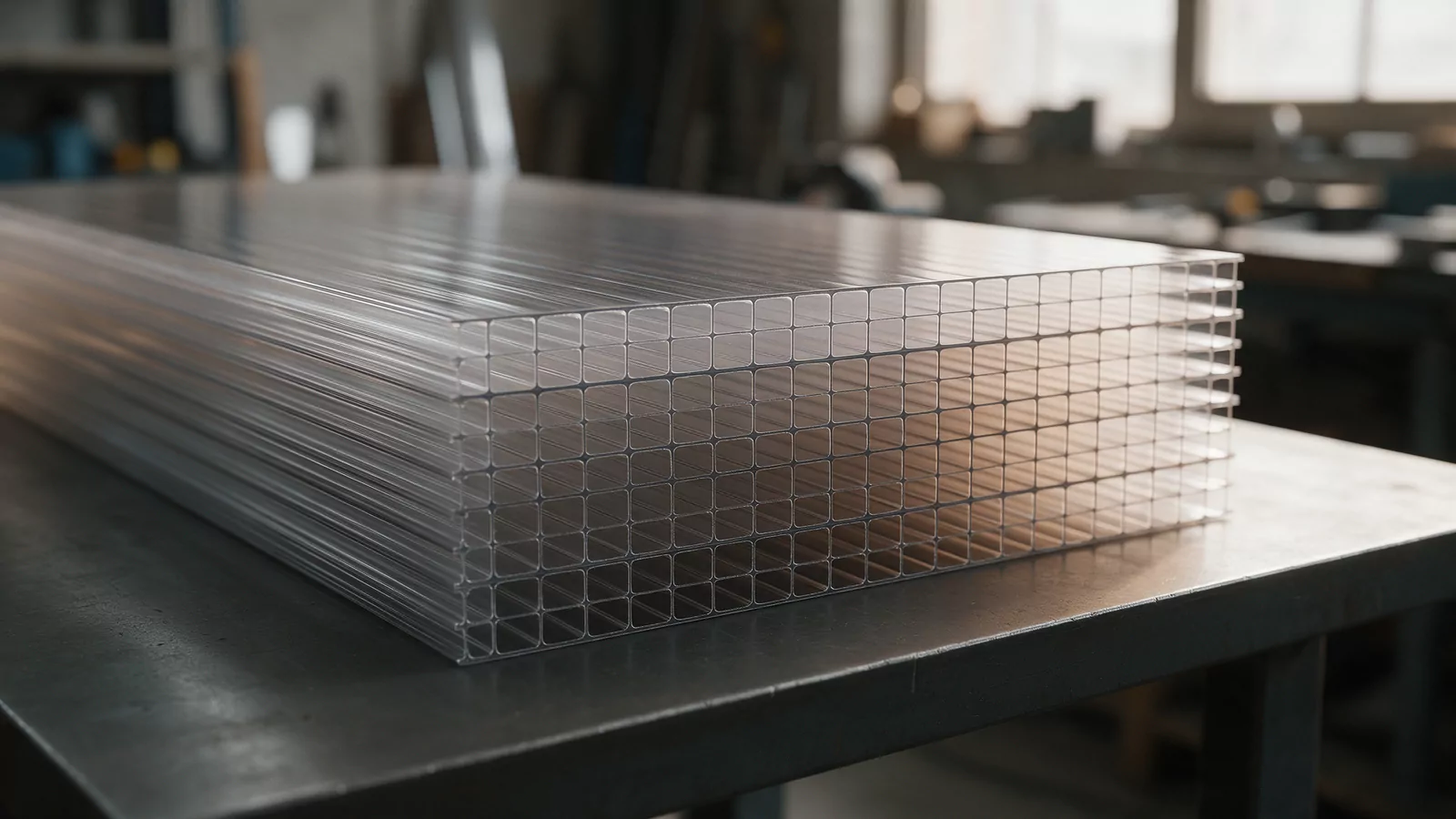

Wizualizacja: stos płyt z poliwęglanu komorowego na stole warsztatowym; na przekroju widać komory rozdzielone żebrami.
Wizualizacja

Poliwęglan komorowy: najważniejsze w sześciu kafelkach

Czym jest poliwęglan komorowy

Poliwęglan komorowy (nazywany też wielokomorowym) to płyta z dwóch lub więcej ścianek połączonych żebrami, między którymi biegną kanały powietrzne. Stosuje się go na szklarnie, zadaszenia tarasów, carporty, ogrody zimowe i świetliki. Arkusze tniemy piłą na Twój wymiar z dokładnością do 1 mm.

Płyta powstaje w procesie wytłaczania: dwie zewnętrzne ścianki łączą żebra biegnące wzdłuż całej długości arkusza. Powstają komory, czyli prostokątne kanały wypełnione powietrzem. Powietrze w komorach spowalnia ucieczkę ciepła, a żebra usztywniają płytę przy bardzo małej masie.

Schemat: przekrój płyty komorowej ze ściankami zewnętrznymi, żebrami i komorami oraz kierunek komór wzdłuż spadku dachu.

Im grubsza płyta, tym więcej ma zwykle ścianek. Cienkie płyty są dwuścienne, grubsze trój- i wielościenne. Którą strukturę ma dana grubość, podaje karta serii:

  • Dwuścienna: jeden rząd komór. Najwięcej światła i dobra sztywność na szklarnie oraz lżejsze zadaszenia.
  • Trójścienna: dwa rzędy komór. Wyraźnie lepsza izolacja przy wciąż wysokiej przepuszczalności światła.
  • Typu X lub wielościenna: żebra ukośne albo kilka warstw komór. Najniższy współczynnik U spośród płyt komorowych, kosztem światła.

Płyty komorowe mają koekstrudowaną warstwę UV, standardowo jednostronną. Strona z UV jest oznaczona nadrukiem na folii i montuje się ją na zewnątrz, do słońca. Wersje z UV z obu stron są na zamówienie. Okres ochrony warstwy UV podaje producent w karcie technicznej serii.

Masa, przepuszczalność światła, współczynnik U, minimalny promień gięcia i rozszerzalność cieplna różnią się między seriami, więc konkretne wartości bierzemy z karty technicznej danej płyty. Tabela pokazuje, co każdy parametr mówi i jak zmienia się z grubością:

Parametr z karty serii Co mówi Jak zmienia się z grubością i liczbą ścianek Na co wpływa
Masa ciężar płyty na metr kwadratowy rośnie dobór konstrukcji, transport
Przepuszczalność światła ile światła przechodzi maleje jasność pod dachem, rośliny
Współczynnik U ucieczka ciepła maleje (lepsza izolacja) ciepło zimą, skropliny
Minimalny promień gięcia najciaśniejszy łuk na zimno rośnie zadaszenia łukowe
Rozszerzalność cieplna praca płyty z temperaturą zależy od materiału, nie od struktury luz w profilu

Płyty poliwęglan komorowy: grubości i dobór do zastosowania

Poliwęglan komorowy występuje w grubościach 4, 6, 8, 10, 16, 20 i 25 mm. Poniższy podział to punkt wyjścia, a nie obliczenie statyczne: grubość i rozstaw krokwi dobiera się razem według obciążenia śniegiem z normy PN-EN 1991-1-3. Ostateczną grubość technolog potwierdza w wycenie, po sprawdzeniu rozstawu konstrukcji, spadku dachu i strefy śniegowej.

Grubość Typowe zastosowanie Gdzie czytać dalej
4 mm inspekty, tunele i osłony sezonowe parametry płyty komorowej 4 mm
6 mm szklarnie ogrodowe, kompromis sztywności i światła parametry płyty komorowej 6 mm
8 i 10 mm zadaszenia tarasów, carporty, wiaty parametry płyty komorowej 10 mm
16 mm zadaszenia całoroczne i ogrody zimowe poliwęglan komorowy 16 mm
20 i 25 mm duże dachy, świetliki hal i ogrzewane ogrody zimowe, gdy liczy się izolacja bardziej niż światło karta techniczna serii

W praktyce o wyborze rozstrzygają rozstaw krokwi, to, czy pod dachem ma być ciepło zimą, i śnieg w Twojej strefie. Cieńsza płyta na szerokim rozstawie ugnie się pod śniegiem, a za gruba na lekkiej konstrukcji niepotrzebnie podnosi koszt i obciążenie.

Izolacja: co mówi współczynnik U

Współczynnik U pokazuje, ile ciepła ucieka przez metr kwadratowy przegrody przy różnicy jednego stopnia między środkiem a zewnątrz. Im niższy, tym lepiej płyta trzyma ciepło. Grubsza płyta z większą liczbą ścianek ma niższe U niż cienka dwuścienna, a najniższe wartości dają płyty typu X.

Lepsza izolacja oznacza też mniej skroplin. Wewnętrzna ścianka płyty grubszej jest cieplejsza, więc para wodna rzadziej się na niej wykrapla. W szklarni i ogrodzie zimowym to mniej kapiącej wody na rośliny i meble. Konkretny współczynnik U sprawdź w karcie technicznej serii (patrz tabela parametrów wyżej), bo różni się między producentami.

Kolory: bezbarwny, mleczny, dymiony

  • Bezbarwny (przezroczysty): najwięcej światła. Przez płytę widać jasność i zarysy, ale nie ostry obraz, bo żebra i komory rozpraszają widok.
  • Mleczny (opal): rozprasza światło równo na całej powierzchni, ogranicza oślepianie i przegrzewanie. Opis: poliwęglan komorowy mleczny.
  • Dymiony (brązowy): przyciemnia wnętrze pod zadaszeniem od strony południowej, wg dostępności.

Przepuszczalność światła płyt barwionych zależy od koloru i serii (patrz tabela parametrów), dlatego podajemy ją przy wycenie.

Montaż: komory, taśmy, UV i dylatacja

Płyta komorowa wybacza mniej błędów niż lita, bo w komory może dostać się woda, kurz i owady. Przy montażu trzymaj się tych zasad:

  • Komory wzdłuż spadku. Na dachu kanały biegną z góry na dół, na ścianie pionowo. Skropliny spływają wtedy komorami na zewnątrz, zamiast stać w poziomych kanałach.
  • Taśma pełna na górnej krawędzi. Zamknięta taśma aluminiowa uszczelnia komory od góry przed wodą i brudem.
  • Taśma paroprzepuszczalna na dolnej krawędzi. Przepuszcza parę i pozwala skroplinom wypłynąć, a zatrzymuje kurz i owady. Dolnej krawędzi nie zaklejaj szczelnie.
  • Profile dobrane do grubości. Profil łączący i zamykający musi pasować do grubości płyty, więc inny weźmiesz do płyty cieńszej, a inny do grubszej.
  • Strona UV do słońca. Nadruk na folii wskazuje stronę z warstwą UV. Folię zdejmij zaraz po montażu.
  • Dylatacja. Płyta pracuje cieplnie, więc w profilu zostaw luz zależny od długości formatki i różnicy temperatur. Wartość weź z instrukcji producenta profili. Kalkulator zapotrzebowania pokazuje zapas na pracę dla Twojej formatki.
  • Gięcie tylko wzdłuż komór, nigdy w poprzek, z promieniem nie mniejszym niż podaje karta techniczna serii. Jeśli karty producentów się różnią, przyjmij wartość ostrożniejszą.

Poliwęglan komorowy na wymiar

Arkusz 6000 × 2100 mm pozwala kłaść długie formatki z mniejszą liczbą łączeń na zadaszeniach tarasów i wiat. Inne długości zależą od producenta i serii. Z arkusza tniemy formatki na wymiar, w granicach arkusza i z dokładnością do 1 mm, z prostą, gładką krawędzią gotową do wsunięcia w profil.

Poliwęglan tniemy piłą lub frezem. Laserem CO2 płyt komorowych nie tniemy.

Rozplanuj cięcie tak, żeby komory biegły wzdłuż spadku: długość formatki w kierunku komór to długość krokwi, szerokość to rozstaw między profilami. Kalkulator ułoży formatki na arkuszach i policzy masę oraz zapas na dylatację. Wpisz wymiary w kalkulatorze zapotrzebowania pod artykułem, a technolog potwierdzi grubość przy wycenie.

Od czego zależy wycena płyt komorowych

Nie podajemy cennika, bo cena zestawienia zależy od kilku czynników jednocześnie:

  • grubość i struktura płyty (dwuścienna, trójścienna, typu X),
  • kolor i wersja UV (jedno- lub dwustronna),
  • liczba i wymiary formatek oraz odpad, który zostaje z arkusza 6000 × 2100 mm,
  • łączna liczba arkuszy w zamówieniu.

Wycenę przygotowujemy dla Twojego zestawienia po zapytaniu z kalkulatora.

Lity czy komorowy

Płyta komorowa jest wielokrotnie lżejsza od litej tej samej grubości, bo tworzywo stanowi w niej tylko ścianki i żebra, a lita wypełnia cały przekrój. Lita płyta 10 mm przy gęstości poliwęglanu ok. 1,20 g/cm³ waży ok. 12 kg/m², a komorowa tej grubości tylko ułamek tego.

Komorowa lepiej izoluje i odciąża krokwie. Lita jest przejrzysta jak szyba i lepiej znosi uderzenia punktowe, bo nie ma cienkich ścianek, choć sam poliwęglan jest wielokrotnie bardziej udarny niż PMMA i odporny na grad.

Kiedy nie wybierać komorowego:

  • gdy chcesz widzieć niebo lub ogród jak przez szybę, bo komory rozpraszają obraz,
  • gdy dach narażony jest na duży grad, spadające gałęzie albo uderzenia punktowe, bo wtedy bezpieczniejsza jest płyta lita (grubości litej: 2, 3, 4, 5, 6, 8, 10 i 12 mm),
  • gdy potrzebujesz osłony maszyny lub przegrody odpornej na uderzenia, bo tu wybiera się płytę litą.

Komorowy wygrywa tam, gdzie liczą się izolacja, mała masa i duża powierzchnia za rozsądny koszt konstrukcji. Tniemy oba materiały, więc doradzimy bez ciągnięcia w jedną stronę.

Co sprawdzić przed zamówieniem

  1. Zmierz formatki w kierunku komór: długość to wymiar wzdłuż spadku.
  2. Dobierz grubość razem z rozstawem krokwi i strefą śniegową.
  3. Ustal kolor: bezbarwny, mleczny albo dymiony.
  4. Sprawdź, czy płyta ma UV z jednej, czy z obu stron.
  5. Kup profile i taśmy dobrane do grubości płyty, w tym taśmę paroprzepuszczalną na dolną krawędź.
  6. Zajrzyj do karty technicznej serii po masę, współczynnik U i promień gięcia.

Masz wymiary i znasz rozstaw krokwi? Wpisz formatki do kalkulatora, a zapytanie z wyliczeniem trafi do technologa.

Wyceń arkusz

Najczęstsze pytania

Od czego zależy koszt płyt komorowych na wymiar?

Cena zależy od grubości i struktury płyty, koloru, liczby formatek i tego, ile odpadu zostaje z arkusza 6000 × 2100 mm. Wpisz wymiary w kalkulatorze, a przygotujemy wycenę dla Twojego zestawienia.

Jaką grubość poliwęglanu komorowego wybrać?

Orientacyjnie: 4 mm na inspekty, 6 mm na szklarnie, 8–10 mm na zadaszenia tarasów i carporty, 16 mm na zadaszenia całoroczne i ogrody zimowe, 20–25 mm na duże dachy. Grubość potwierdza technolog w wycenie po sprawdzeniu rozstawu konstrukcji i strefy śniegowej.

Jakie wymiary ma arkusz poliwęglanu komorowego?

Podstawowy arkusz ma 6000 × 2100 mm, inne długości zależą od serii. Z arkusza tniemy formatki na Twój wymiar piłą, z dokładnością do 1 mm.

Jak montować poliwęglan komorowy?

Komory ustaw wzdłuż spadku, stroną z nadrukiem UV do słońca. Górną krawędź zamknij taśmą pełną, dolną taśmą paroprzepuszczalną, a w profilach zostaw luz na pracę cieplną płyty, zgodny z instrukcją producenta profili.

Czy poliwęglan komorowy można ciąć laserem?

Nie. Płytę komorową tnie się piłą lub frezem, laser CO2 się do niej nie nadaje. Tniemy na wymiar z dokładnością do 1 mm.

Czy poliwęglan komorowy można wygiąć w łuk?

Tak, na zimno i tylko wzdłuż komór. Minimalny promień gięcia rośnie z grubością płyty, a jego wartość podaje karta techniczna danej serii.

Źródła

Karta techniczna producenta konkretnej serii płyty komorowej (masa, przepuszczalność światła, współczynnik U, promień gięcia, rozszerzalność); PN-EN 1991-1-3 (obciążenie śniegiem).
