Osłony maszyn z poliwęglanu litego

Na osłony maszyn stosuje się poliwęglan lity, bo ma 250 × wyższa udarność niż szkło float tej samej grubości: zatrzymuje wióry, odpryski narzędzi i detale, a operator widzi przez niego strefę pracy. Typowe grubości to 4–12 mm. Formatki tniemy piłą formatową z rysunku z tolerancją ±1 mm, z otworami pod zawiasy, zamki i uchwyty.

W tym dziale: osłony tokarek i frezarek, osłony przeciwodpryskowe i wymagania PN-EN ISO 14120 dla osłon.

Jaki problem rozwiązuje osłona z poliwęglanu

Obrabiarka wyrzuca wióry i chłodziwo, pęknięte narzędzie potrafi wystrzelić odłamkiem, robot może upuścić detal. Osłona ma to zatrzymać, a jednocześnie nie może zasłaniać procesu, bo operator musi widzieć, co się dzieje. Szkło pęka na ostre kawałki, pleksi (PMMA) przy uderzeniu też pęka. Poliwęglan lity pod uderzeniem się ugina, a energia rozkłada się na płytę.

Obrabiarki CNC i tokarki

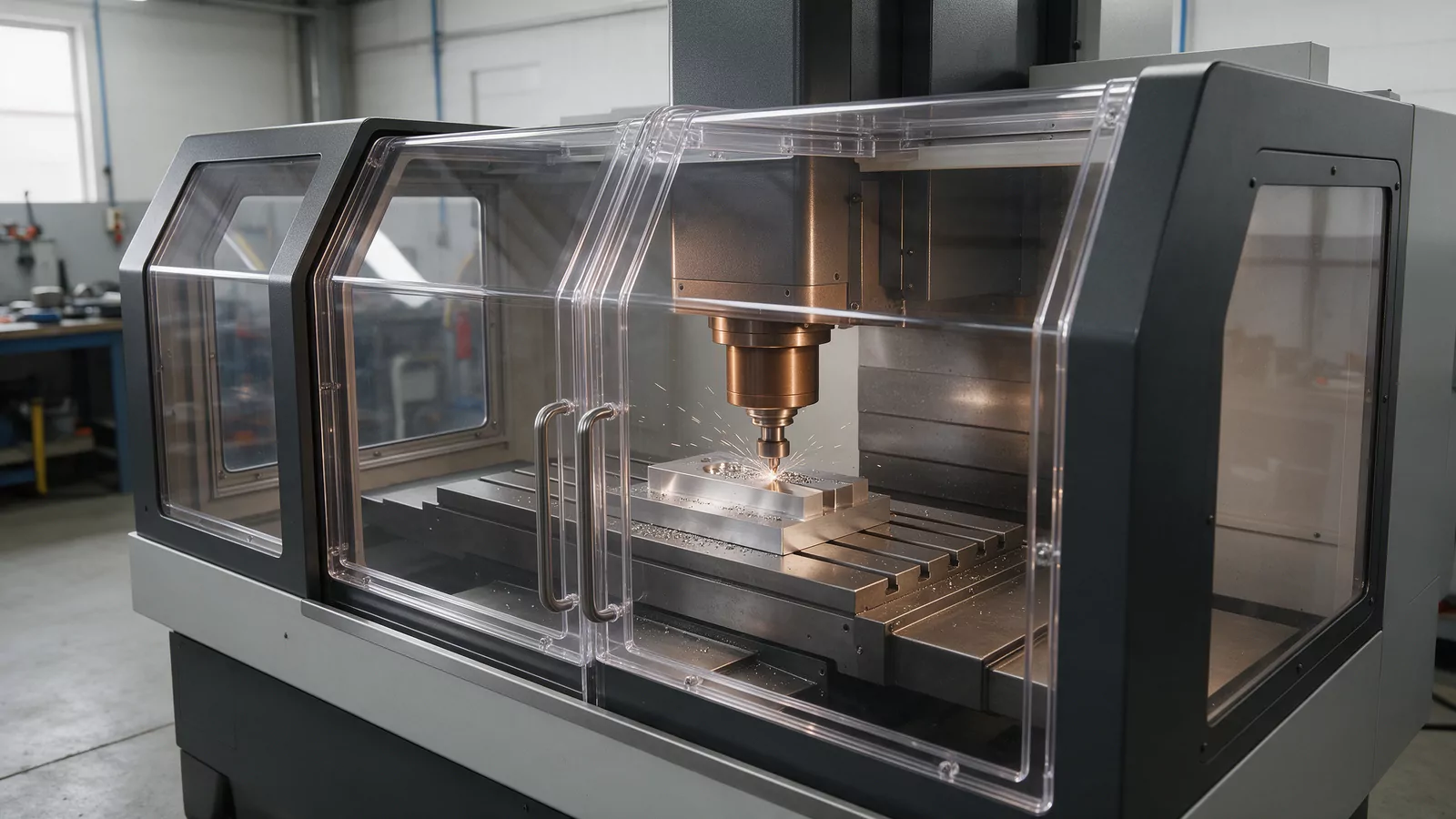

Przezroczyste drzwi przesuwne i okna inspekcyjne chronią operatora przed odłamkami narzędzi, wiórami i chłodziwem pod ciśnieniem. Dobór grubości i wymiana wizjera: osłona tokarki i frezarki.

Stanowiska zrobotyzowane

Bariery i wygrodzenia cel zrobotyzowanych, odporne na uderzenie ramienia robota i zrzucane detale.

Prasy i gilotyny

Płyty 6–12 mm jako osłona mechaniczna w strefach pracy z dużymi siłami nacisku.

Zabudowy na profilach aluminiowych

Formatki docinamy na wymiar pod systemowe profile konstrukcyjne z tolerancją ±1 mm. Podaj system profili i wymiar rowka na rysunku.

Jak dobrać grubość osłony maszyny

Grubość zależy od energii, z jaką odprysk lub detal może uderzyć w płytę: od masy, prędkości i odległości od źródła. Punktem wyjścia jest zakres 4–12 mm:

• 4–6 mm: wizjery i okna inspekcyjne przy lekkiej obróbce, osłony przed wiórami i chłodziwem.
• 8–10 mm: drzwi i ściany obrabiarek, wygrodzenia cel zrobotyzowanych.
• 10–12 mm: prasy, gilotyny i strefy, w których może odlecieć narzędzie lub detal.

Te zakresy to heurystyka. Grubość i sposób mocowania ustalamy do konkretnego stanowiska na podstawie oceny ryzyka i specyfikacji, którą przesyłasz, a technolog potwierdza je w wycenie. Pamiętaj, że o skuteczności osłony decyduje też rama: płyta wyrwana z mocowań nie chroni, nawet jeśli sama nie pękła. Masa płyty wynika z gęstości 1,2 g/cm³: drzwi 8 mm ważą 9,6 kg/m², co ma znaczenie przy doborze prowadnic i zawiasów.

Obróbka i montaż

• Cięcie z rysunku. Tniemy piłą formatową na wymiar z pliku DXF, DWG lub PDF z tolerancją ±1 mm. Wykonujemy fazowanie krawędzi, wiercenie otworów pod zawiasy, zamki i uchwyty oraz zaokrąglanie narożników R5–R20.
• Otwory z zapasem. Poliwęglan pracuje cieplnie o 0,065 mm/m·K. Otwory wiercimy większe od śruby, montaż na podkładkach EPDM, bez sztywnego dokręcania.
• Temperatura. Płyta pracuje ciągle w zakresie −40…+120 °C, więc znosi nagrzewającą się maszynę.
• Chłodziwa i oleje. Poliwęglan jest wrażliwy na część chłodziw, rozpuszczalników i środków czyszczących. Podaj w zapytaniu, jakie media pracują w maszynie, a sprawdzimy odporność materiału.
• Rysy. Wióry rysują powierzchnię. Przy intensywnej obróbce wybierz wersję z powłoką utwardzaną (hard-coat) albo zaplanuj osłonę jako element wymienny.
• Gięcie. Łukowe osłony wygniesz na zimno przy promieniu co najmniej 150 × grubość, czyli 1200 mm dla płyty 8 mm. Ostrzejsze kąty gniemy na gorąco w zakładzie, więcej w tekście o gięciu poliwęglanu.

Więcej o narzędziach i technice: obróbka poliwęglanu litego. Inne zastosowania ochronne: szyby i przegrody ochronne z poliwęglanu.

Co przesłać do wyceny

Zestawienie wymiarów albo pliki CAD (DXF, DWG, PDF), grubość lub opis zagrożenia, liczbę sztuk, rodzaj obróbki (otwory, fazowanie, zaokrąglenie narożników) i kod pocztowy dostawy. Pole firma/NIP jest opcjonalne, wystawiamy faktury VAT. Wymiary wpiszesz w kalkulatorze niżej (także listę formatek wklejoną z Excela), a rysunki dołączysz w drugim kroku formularza.

Najczęstsze pytania

Jaka grubość poliwęglanu na osłonę maszyny?

Zwykle 4–12 mm. Wizjery przy lekkiej obróbce to 4–6 mm, drzwi obrabiarek i wygrodzenia robotów 8–10 mm, prasy i gilotyny 10–12 mm. Grubość do konkretnego stanowiska potwierdza technolog na podstawie oceny ryzyka.

Czy poliwęglan jest lepszy od pleksi na osłonę maszyny?

Tak, gdy osłona ma zatrzymać odprysk. Pleksi pęka przy uderzeniu na ostre odłamki, poliwęglan lity ugina się i zostaje w ramie.

Czy dotniecie formatki pod profile aluminiowe?

Tak. Docinamy formatki na wymiar pod systemowe profile konstrukcyjne z tolerancją ±1 mm. Podaj system profili i wymiar rowka na rysunku.

Czy osłona z poliwęglanu spełnia normy bezpieczeństwa maszyn?

Materiał i grubość dobieramy do wymagań stanowiska na podstawie oceny ryzyka. Zgodność całej osłony z wymaganiami dla maszyn potwierdza konstruktor lub użytkownik maszyny, więcej w tekście osłony maszyn a PN-EN ISO 14120.
