Uszczelki i profile do poliwęglanu litego: dobór

Płytę z poliwęglanu litego osadza się w profilach aluminiowych z uszczelką EPDM albo mocuje punktowo wkrętami przez powiększone otwory z podkładkami EPDM. Uszczelnia się ją wyłącznie środkami dopuszczonymi do poliwęglanu, a w profilu zostawia luz na rozszerzalność cieplną. Płyta lita nie ma komór, więc nie potrzebuje taśm zamykających ani profili z odwodnieniem, które dotyczą płyty komorowej.

Wyniki wyszukiwania na hasła „profil do poliwęglanu” często opisują płyty komorowe. Ten tekst dotyczy wyłącznie płyty pełnej. Jeśli kupujesz płytę komorową, zacznij od strony o poliwęglanie komorowym.

Po co płycie profile i uszczelki

Poliwęglan zmienia długość z temperaturą: rozszerza się o 0,065 mm/m·K przy każdym stopniu różnicy. Zimą i latem ta sama płyta ma inny wymiar, a profil i uszczelka decydują, czy ten ruch będzie swobodny, czy zablokowany. Zablokowany kończy się trzeszczeniem, falowaniem i pęknięciem od otworu albo od krawędzi.

Profil i uszczelka mają trzy zadania naraz:

1. Utrzymać płytę na całej długości krawędzi, a nie w kilku punktach, żeby naprężenia rozkładały się równo.
2. Uszczelnić połączenie przed wodą i brudem, nie sztywniejąc przy tym na mrozie.
3. Dać płycie luz na pracę cieplną i na tolerancje konstrukcji.

Płyta pracuje w zakresie −40…+120 °C, więc uszczelka musi znosić zarówno mróz, jak i nagrzany dach. Dlatego dobiera się materiał uszczelki, a nie tylko kształt profilu.

Rodzaje profili do płyt litych

Nazwy i warianty różnią się między systemami, a instrukcja wybranego systemu ma pierwszeństwo. Poniższy podział opisuje role, a nie konkretne produkty.

Najważniejsza zasada brzmi: wpust profilu dobierasz do grubości płyty, a nie odwrotnie. Płyta zbyt cienka w szerokim wpuście lata i nie jest uszczelniona, a zbyt gruba nie wejdzie albo będzie wciśnięta na siłę.

Uszczelki: dlaczego EPDM

Do płyt z poliwęglanu stosuje się uszczelki z EPDM. Ten kauczuk zachowuje elastyczność na mrozie i w upale, dzięki czemu połączenie nie twardnieje zimą i nie rozmiękcza się latem. To ten sam materiał, który zalecamy na podkładki pod wkręty.

Czego unikać:

• Gumy PVC. Nie stosuj jej w kontakcie z płytą. Uszczelki i podkładki z niewłaściwego materiału mogą oddziaływać chemicznie na krawędź poliwęglanu.
• Pian i uszczelniaczy niedopuszczonych do poliwęglanu. Część z nich wydziela związki, które atakują płytę na krawędzi. Skutkiem jest siatka drobnych rys, zwana pękaniem naprężeniowym, i matowienie.
• Uszczelek przypadkowych z innych zastosowań, na przykład z okien czy drzwi. Mają inny materiał i inny profil, a to, że pasują kształtem, nic nie znaczy dla chemii.

Uszczelki, podobnie jak każdy element gumowy, starzeją się. Przy dachach warto je przeglądać okresowo i wymieniać, gdy twardnieją lub pękają. Okresowość wynika z warunków (nasłonecznienie, mróz) i instrukcji systemu.

Silikony, kleje i taśmy

Do uszczelniania i klejenia używaj wyłącznie środków dopuszczonych przez producenta do poliwęglanu. Niewłaściwy silikon, szczególnie octowy, oraz rozpuszczalniki powodują pęknięcia naprężeniowe. Płyta wygląda dobrze po montażu, a po kilku tygodniach lub po pierwszym mrozie zaczyna pękać od krawędzi albo otworów.

Praktyczna reguła: jeśli nie wiesz, czy środek jest dopuszczony, nie nakładaj go na płytę. Sprawdź kartę produktu i dopasowanie do poliwęglanu. Szczegóły dotyczące klejenia i uszczelniania omawia strona o obróbce poliwęglanu litego.

Taśmy zamykające komory (pełna na górze, paroprzepuszczalna na dole) i profile z otworami odwadniającymi to elementy płyty komorowej. W płycie litej nie mają zastosowania, bo nie ma komór, w których mogłaby gromadzić się woda i glony.

Luz w profilu i dobór do grubości

Luz w profilu liczysz dla najdłuższego boku płyty. Płyta rośnie w obie strony, więc całkowite wydłużenie dzieli się na dwie przeciwległe krawędzie. Dokładne wartości dla wpisanych wymiarów policzy narzędzie do wyliczania luzu powyżej. Pamiętaj też o głębokości wpustu: po odjęciu luzu płyta nadal musi być w nim dobrze schowana.

Przykład obliczenia luzu

Płyta o długości 3 m, montowana tam, gdzie różnica temperatur między mroźnym dniem a nagrzanym dachem jest duża, wydłuża się o iloczyn współczynnika 0,065 mm/m·K, długości i różnicy temperatur, czyli około 10 mm (dla różnicy 50 stopni: 0,065 × 3 × 50). Całkowity luz trzeba więc rozłożyć na obie krawędzie profilu i dołożyć zapas na tolerancję konstrukcji. Dla krótszej płyty wynik jest proporcjonalnie mniejszy. To przykład rachunkowy oparty na współczynniku rozszerzalności, a nie zalecenie dla konkretnego systemu profili, dlatego ostateczną wartość weź z instrukcji systemu i z kalkulatora.

Masa płyty wpływa na to, jak solidnie musi być osadzona:

Tabela pokazuje zasadę, a nie zalecenie dla konkretnego systemu: dopasowanie profilu do ciężaru i rozstawu podpór podaje instrukcja systemu i obliczenia konstrukcji. Dobór grubości płyty do rozstawu podpór na dachu znajdziesz w zestawieniu grubości litych płyt.

Strona UV i kierunek montażu

Płyty z jednostronną warstwą UV (do 4 mm, część płyt 5 mm) mają stronę zewnętrzną oznaczoną nadrukiem na folii ochronnej. Montując profil, zachowaj kierunek: strona z warstwą UV idzie do słońca, a profil ma osadzić płytę w tej orientacji. Płyty 6 mm i grubsze mają warstwę UV z obu stron, więc kierunek nie ma znaczenia. Folię ochronną zdejmij dopiero po montażu.

Montaż w profilach: kolejność

1. Sprawdź konstrukcję. Podpory na właściwym rozstawie, płaska powierzchnia, spadek zgodny z instrukcją systemu i płyty. Na płaskim dachu woda stoi, zostawia zacieki, a zimą zalega śnieg.
2. Zamocuj bazę profilu do konstrukcji zgodnie z instrukcją systemu.
3. Ułóż płytę z luzem. Płyta ma się przesuwać, a nie opierać o dno wpustu. Nie wciskaj jej w profil na siłę, żeby nie latała.
4. Dociśnij pokrywę z uszczelką EPDM. Dokręcaj tak, żeby uszczelka przylegała, a płyta mogła się przesuwać.
5. Uszczelnij styki środkiem dopuszczonym do poliwęglanu.
6. Zdejmij folię po zakończeniu pracy.

W mocowaniu punktowym otwory wierć większe od trzpienia wkrętu i stosuj podkładki EPDM. Nie dokręcaj na sztywno. Typowe błędy wykonawcze zbiera poradnik o pomyłkach przy montażu na tarasie, a zastosowanie płyt na dachu opisuje strona o dachu nad tarasem.

Przegląd i konserwacja po montażu

Dobrze osadzona płyta nie wymaga częstych zabiegów, ale warto ją obejrzeć raz po pierwszej zimie i potem okresowo. Sprawdź wtedy trzy rzeczy: czy uszczelki nie stwardniały i nie wypadają z wpustu, czy w profilu nie zbiera się brud i woda oraz czy płyta nadal może się swobodnie przesuwać. Pierwsze objawy zablokowanej pracy cieplnej to trzaski o poranku i lekkie wybrzuszenia.

Myj płytę i profile wodą z łagodnym detergentem. Unikaj rozpuszczalników, środków ściernych i benzyn ekstrakcyjnych, bo atakują powierzchnię i krawędzie poliwęglanu. Jeśli profil jest anodowany lub malowany, kieruj się instrukcją jego producenta. Uszkodzoną uszczelkę wymień na tę samą z EPDM, a nie na dowolny zamiennik.

Montaż przy niskiej temperaturze

Płyta zmontowana zimą będzie latem dłuższa, a zmontowana w upał zimą się skurczy. Dlatego luz liczy się względem tego, w jakiej temperaturze montujesz. Przy montażu w mrozie zostaw większy luz na rozszerzanie, a w upale większy na kurczenie, i nie dopasowuj płyty na styk. Zimną płytę łatwiej też uszkodzić przy wierceniu, więc wierć wolno i bez udaru.

Najczęstsze błędy

• Wpust profilu niedopasowany do grubości płyty. Płyta lata albo jest wciśnięta na siłę.
• Brak luzu na rozszerzalność, bo płyta „ma być równo”.
• Uszczelki lub podkładki z materiału niedopuszczonego do poliwęglanu.
• Silikon octowy lub nieznany klej na krawędzi.
• Dokręcenie wkrętów na sztywno, które blokuje ruch płyty.
• Pomylenie akcesoriów płyty komorowej z akcesoriami płyty litej, na przykład zaklejanie krawędzi taśmą, która w płycie pełnej nie jest potrzebna.
• Odwrotne osadzenie płyty z jednostronną warstwą UV.

Co podać, gdy pytasz o akcesoria

Ta strona nie jest katalogiem produktów, a opisuje, jak dobrać elementy do płyty. Pisząc w formularzu pod stroną, podaj:

• grubość płyty i wymiary formatek,
• układ: ile płyt łączysz i w jakim kierunku,
• rodzaj konstrukcji (drewno, stal, aluminium) i rozstaw podpór,
• system profili, jeśli już go masz, albo informację, że wybierasz,
• zastosowanie: zadaszenie, osłona, wypełnienie ramy.

Doradca odpowie, czy może pomóc w doborze akcesoriów i dostawie. Płyty na wymiar zamawiasz osobno, a zasady opisuje przewodnik po zamawianiu formatek z rysunkiem. Ogólne informacje o materiale znajdziesz na stronie głównej serwisu.

Najczęstsze pytania

Jakie uszczelki stosować do poliwęglanu litego?

Uszczelki EPDM. Zachowują elastyczność na mrozie i w upale, a płyta pracuje w zakresie −40…+120 °C. Unikaj gumy PVC oraz uszczelniaczy i pian niedopuszczonych do poliwęglanu, bo wywołują pęknięcia naprężeniowe.

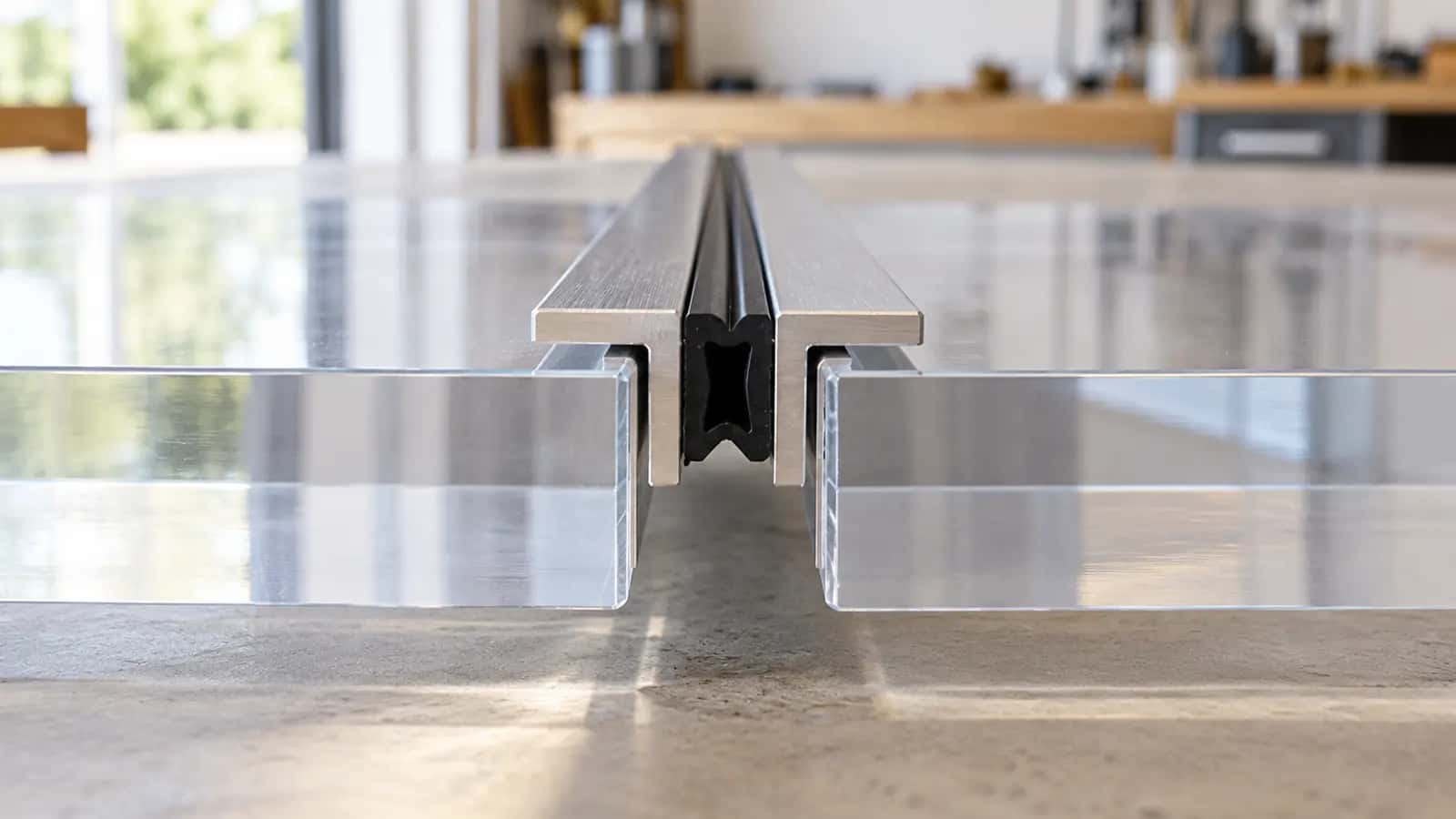

Jaki profil do łączenia płyt z poliwęglanu litego?

Profil łączący dopasowany do grubości płyty, najczęściej dzielony: baza przykręcona do konstrukcji i pokrywa dociskowa z uszczelką EPDM. Płyta ma w nim luz na rozszerzalność cieplną.

Czy do poliwęglanu litego są potrzebne taśmy zamykające i profile z odwodnieniem?

Nie. Te elementy dotyczą płyty komorowej, bo zamykają komory i odprowadzają wodę. Płyta lita jest pełna, więc krawędzie wymagają profilu i luzu, bez zaklejania komór.

Jaki silikon do poliwęglanu?

Tylko środek dopuszczony przez producenta do poliwęglanu. Silikony octowe i niedopuszczone kleje atakują krawędź płyty i powodują siatkę drobnych rys.

Ile luzu zostawić w profilu?

Tyle, ile wynika z wydłużenia płyty: rozszerzalność to 0,065 mm/m·K, więc liczy się długość płyty i spodziewana różnica temperatur. Kalkulator montażu podaje luz dla wpisanych wymiarów.
